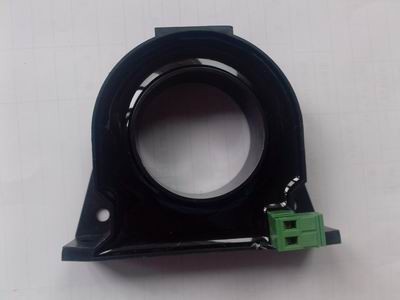

零序电流互感器

互感器用来检测配电系统的剩余电流大小。

5 类互感器的尺寸(单位：mm)，对应编号见图1.1

编号型号 Φ100   Φ70   Φ50   Φ30   Φ20

1.内径    98      72     50      30     20

2.外径    157     138    101     54     45

3.高度    38       43     32      20     19

4.宽度     110      108    75      54     32

5.宽度     153       175     100    78    46

6.厚度     46        42      38      24    25

7.高度      19        27     17      9

8.高度      15         12     8      4       5

接线柱高    3.5         3.5     13    3 6

接线柱长    9 9          11     9     12

接线柱宽     7         7       9      7      11

互感器在使用过程中，较为关键的是内径（编号为1），因为要保证被测线能够顺利穿过此互感器。

互感器的型号区分也是根据内径来定。

建议 100A 以下用Φ30 互感器，125A 至250A 用Φ50 的，250A 至400A 用Φ70 的，400A 以上用Φ100

互感器。
